Descrição:

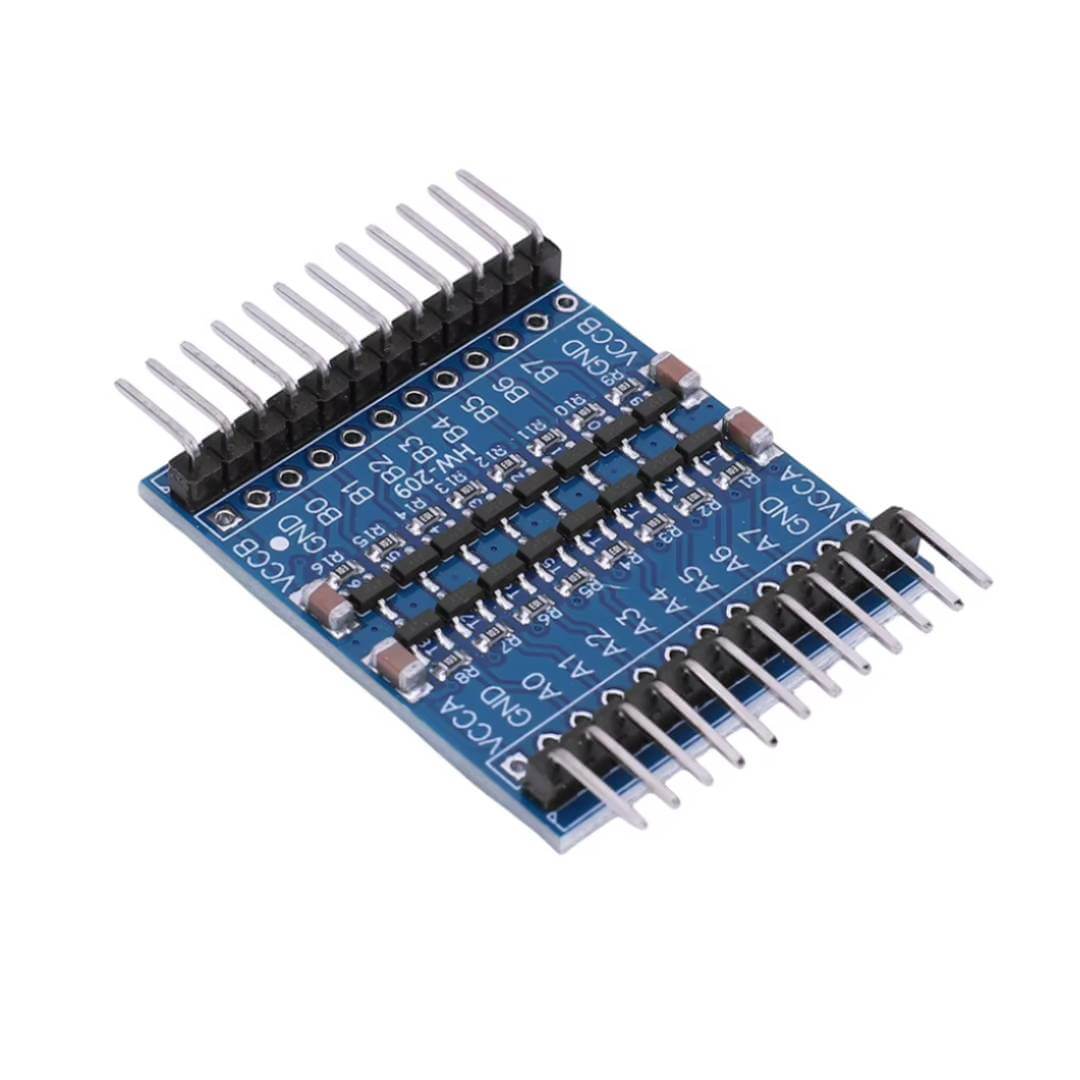

O Conversor de Nível Lógico 3.3-5V Bidirecional 8 Canais é um módulo que consegue converter o sinal lógico 3.3V para 5V e vice-versa. Utilizado em muitos projetos onde a tensão fornecida pelo microcontrolador é diferente da utilizada em alguns componentes do projeto.
Esse Conversor de Nível Lógico possui 8 canais que podem operar de forma simultânea ou independentes. Este conversor pode ser utilizado em comunicação serial USART, I2C, SPI, e qualquer outro sinal digital.
Esse conversor só opera com sinais digitais, ou seja, não vai funcionar corretamente com sinais analógicos.
Pinagem:
– HVx (Entrada e saída bidirecional de 5V)
– LVx (Entrada e saída bidirecional de 3.3V)
– LV (Tensão baixa de referência) 3.3V
– HV (Tensão alta de referência) 5V
– GND (Ground)
Especificações:
– Modelo: CNL35
– Alta tensão: 5V
– Baixa tensão: 3.3V
– Dimensões: 15.5 x 16 x 11.5mm
– Peso: 1.4g
Acompanha:
01 – Conversor de Nível Lógico 3.3-5V Bidirecional 8 Canais
02 – Barra de 10 Pinos
