Descrição

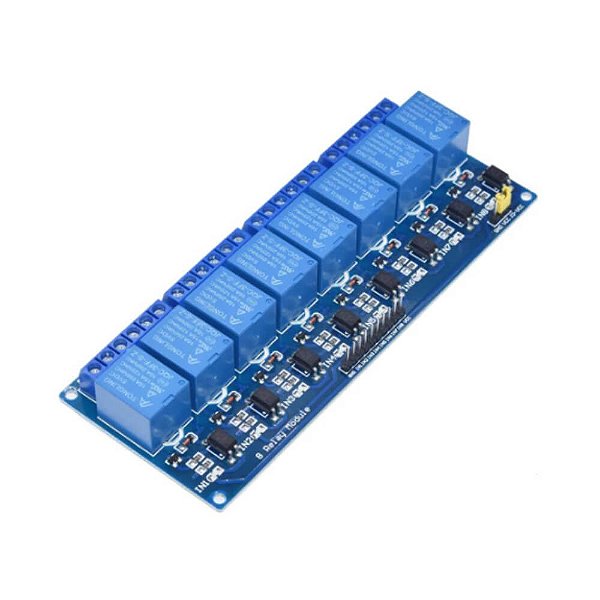

O Módulo Relé 5V 10A 8 Canais é um componente utilizado para, com uma tensão de 5V, acionar cargas de até 250 VAC (corrente alternada) ou 30 VDC (corrente continua) e uma corrente máxima de 10A por canal. Excelente para projetos de automação para acionar dispositivos como lâmpadas, motores, bombas d'agua, portões eletrônicos, ventiladores, eletroímãs, solenoides, entre outros dispositivos.
O Módulo Relé 5V 10A 8 Canais possui 2 pinos de energia e 8 de controle, além de bornes nas saídas para facilitar a conexão com os dispositivos. Ideal para ser utilizado com microcontroladores como Arduino, ESP32, ESP8266 NodeMCU, Raspberry PI, PIC, AVR, ARM, entre outras.
Este módulo possui 8 canais com contatos NA (normalmente aberto) e NF (normalmente fechado), portanto é possível acionar diversos dispositivos de diferentes formas. Ele também possui LEDs para indicar a alimentação e o estado da saída de cada canal.
Especificações
– Tensão de operação: 5V DC (VCC e GND)
– Tensão de sinal: TTL 3V - 5V DC (IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8)
– Corrente típica de operação: 15~20mA
– Tensão máxima: 30V DC ou 250V AC
– Corrente máxima: 10A
– Tempo de resposta: 5~10ms
– Sistema com optoacopladores (mais seguro)
– Controle AC/DC
– Jumper seletor para alimentação externa (JD-VCC)
– Indicador LED de alimentação
– Indicador LED de estado da saída
– Saída: Contato reversível NA (Normal Aberto), NF (Normal Fechado), C (Comum)
– Furos de 3mm para fixação nas extremidades da placa
– Dimensões: 13,8 x 5,6 x 1,8cm
– Peso: 110g
Acompanha
01 - Módulo Relé 5V 10A 8 Canais com Optoacopladores
