Descrição:

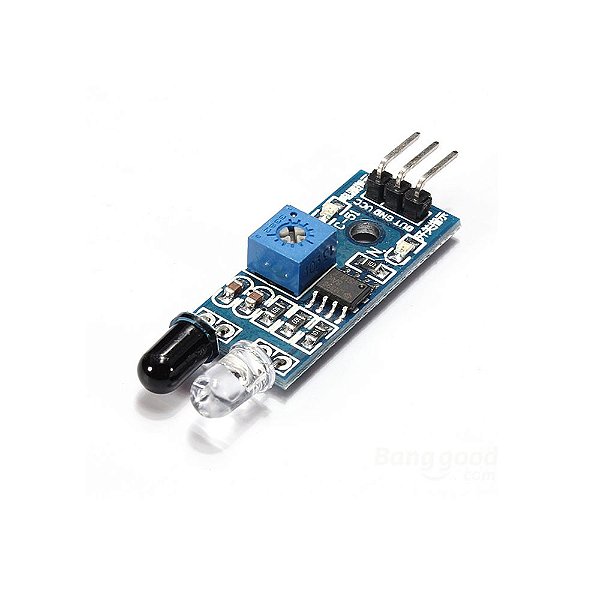

O Sensor De Obstáculo Infravermelho Reflexivo Lm393 é baseado no sistema de reflexão de luz infravermelha. Possui um LED emissor de lux infravermelha e um receptor fotodiodo, mais o CI comparador LM393.
O funcionamento desse sensor é muito simples, ao detectar um obstáculo, o sinal infravermelho é refletido para o receptor, a saída (out) vai para nível lógico BAIXO (0) e um LED verde na placa acende, indicando que algum obstáculo foi detectado.
O alcance do sensor é de 2 à 30 cm, que pode ser ajustado por meio do potenciômetro na placa.Esta distância, mesmo ajustada, poderá ser diferente dependendo do tamanho e cor do obstáculo. Sua tensão de trabalho é de 3.3V a 5V o que facilita sua conexão com Arduino, PIC ou Raspberry Pi.
É ideal para ser usado em projetos como robôs, contadores, alarmes e com os famosos carrinhos seguidores de linha.
Especificações:
– Tipo de saída: Digital (1 ou 0)
– Nível lógico da saída quando obstáculo detectado: Nível lógico BAIXO
– Tensão de operação: 3.3 à 5V DC
– Emissor e receptor IR
– Circuito integrado controlador: LM393
– LED Verde: Obstáculo detectado
– LED Vermelho: Sensor alimentado
– Distância de detecção: 2 à 30 cm
– Ângulo de detecção: 35º
– Potenciômetro para ajuste da distância
– Dimensões: 37 x 14 x 6 mm
Acompanha:
01 – Sensor De Obstáculo Infravermelho Reflexivo Lm393
