Descrição

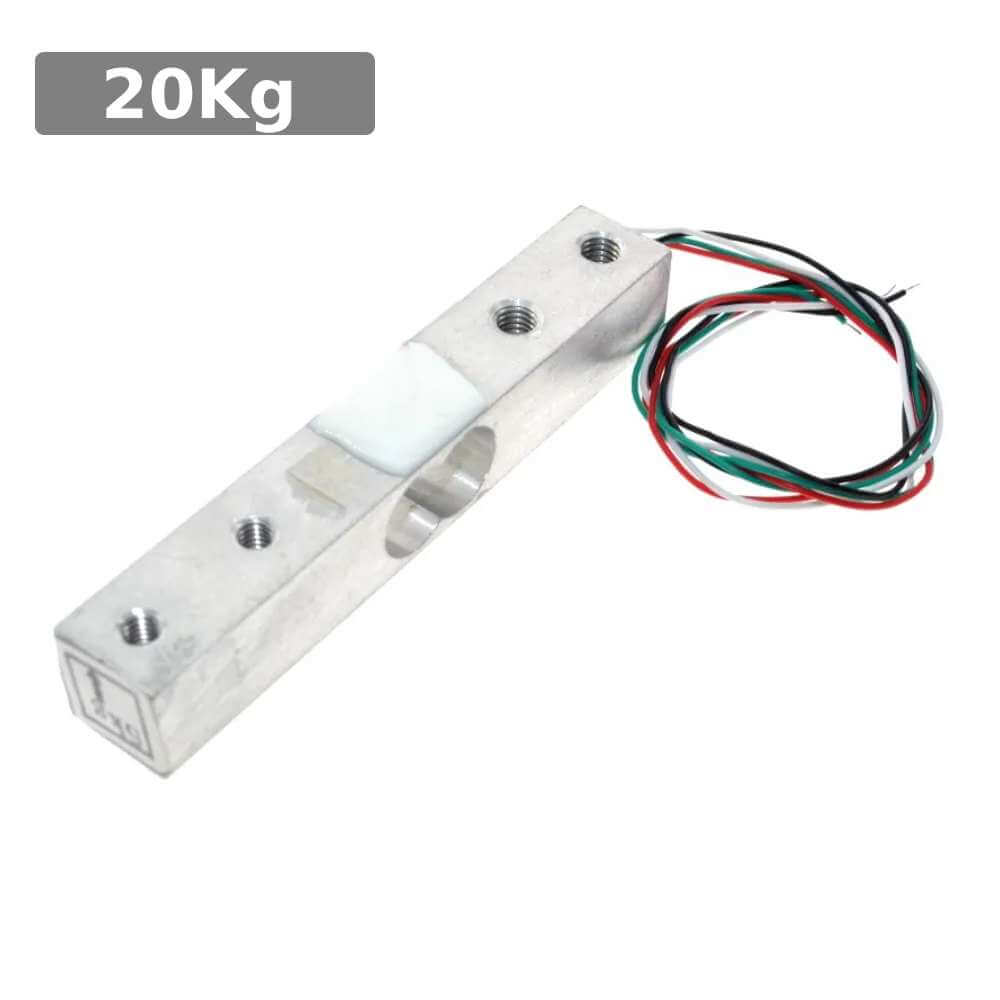

O Sensor de Peso Célula de Carga 20kg é um dispositivo utilizado para medir forças ou pesos de até 20kg. Ele funciona com base no princípio de deformação elástica de um corpo (célula de carga) quando uma força é aplicada, gerando uma pequena variação de resistência elétrica. Essa variação é convertida em um sinal elétrico que pode ser lido e processado por um microcontrolador como o Arduino, por exemplo.
Para fazer a leitura do Sensor de Peso (Célula de Carga) é necessário utilizar um módulo amplificador de sinal, como o Módulo Conversor HX711 ADC 24 Bits para Sensor de Peso, para converte as pequenas variações de resistência em sinais digitais que podem ser processados pelo Arduino, Raspberry, Esp32, NodeMCU ESP8266 ou outras plataformas.
Muito utilizado na construção de balanças para medir o peso de objetos com precisão e em sistemas que necessitam medir forças aplicadas em diferentes pontos. Cada Sensor de Peso consegue medir até 20kg, porém é possível combinar simultaneamente mais sensores para aumentar a capacidade.
Atenção: O peso não deve ser aplicado diretamente sobre a parte plástica (branca) para não danificar o sensor.
Conexão com Módulo HX711
| Fio Vermelho | E+ |
| Fio Preto | E- |
| Fio Branco | A- |
| Fio Verde | A+ |
Especificações
– Carga nominal: 20kg
– Tensão de operação (recomendada): 3 a 12VDC
– Tensão máxima de operação: 15VDC
– Quantidade de fios: 4
– Potência nominal de saída: 1mv/v ± 0.15mv/v
– Zero Saída: ± 1mv/v
– Creep: 0.03% f.s./30 Min
– Impedância de entrada: 410 +/-30 ohm
– Impedância de saída: 350 +/-3 ohm
– Isolamento: > 2000 megaohm/50VDC
– Faixa de compensação de temperatura: -10C ~ 40C
– Faixa de temperatura de operação: -20C ~ 60C
– Sobrecarga permitida: <120% da carga nominal
– Carga de ruptura: >150% da carga nominal
– Classe de proteção: IP65
– Material: liga de alumínio
– Parafusos necessários: 2 x M4 (4mm) e 2 x M5 (5mm) - Não Acompanham
– Comprimento dos fios: 20cm
– Dimensões: 80 x 12.7 x 12.7mm
– Peso: 31g
Acompanha
01 – Sensor de Peso Célula de Carga 20kg
