Descrição
O Analisador Lógico Usb 8 Canais 24Mhz tem como funcionalidade registrar o estado de sinais digitais em uma memória interna durante determinado tempo e também apresentar os resultados obtidos em um visor para que os dados possam ser analisados, de modo a identificar qualquer mudança de estado.
O Analisador Lógico Usb 8 Canais 24Mhz tem capacidade de captar 8 sinais digitais em uma memória ram estática de 32 kB. Os dados captados são enviados através do usb para um computador responsável por plotar os estados dos sinais em forma de gráfico.
O Analisador Lógico é ideal para utilização com microcontroladores para monitorar e analisar diversos protocolos como, por exemplo, I2C, SPI, dentre outros.
Baixe o Programa Analisador Lógico aqui.
Especificações
- Modelo: AL24
- Canais de entrada: até 8 sinais digitais diferentes ao mesmo tempo
- Taxas de amostragem: até 24MHz
- Tensão de entrada: 0-5V
- Memória RAM estática: 32 kB
- Arquivo de LOG: salva até 10 bilhões de amostras
- Acompanha cabo USB e jumpers
- Suporta e decodifica diretamente os seguintes protocolos: CAN, DMX-512, I2C, I2C/PCM
- Manchester, 1-Wire, Serial Assíncrono (UART RS-232 em nível TTL), Simple Parallel, SPI e UNI/O
- Mostra largura dos pulsos, período, duty-cycle, frequência, byte, timing markers e erros
- Erro/Precisão: medição de largura de pulso de +/- 42ns (à 24MHz)
- Dimensões: 56 x 27.5 x 14mm
- Comprimento do jumper: 20cm
- Comprimento cabo USB: 1m
- Peso: 54g.

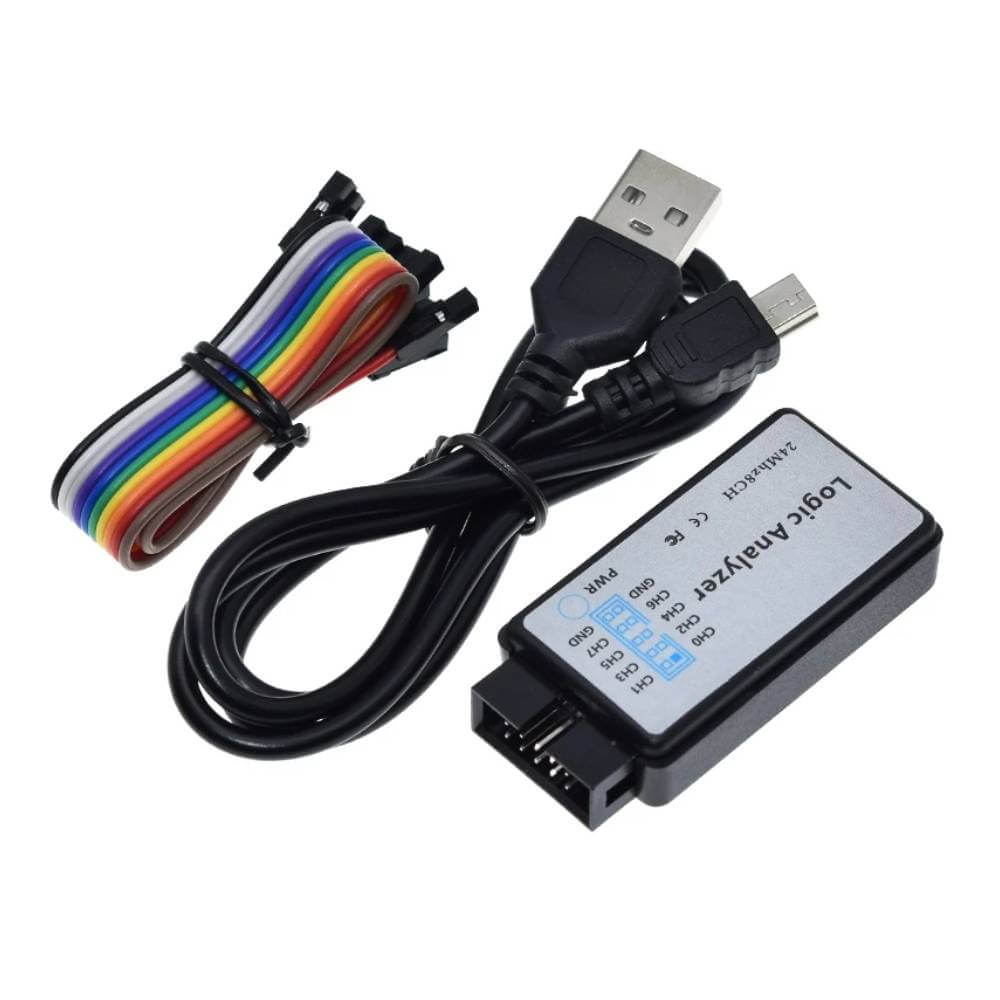

Acompanha
1 - Analisador Lógico
1 - Cabo USB Mini
1 - Kit de Jumpers
